حتى لو كنت أكثر خبراء التركيب خبرة ، فمن المفيد دائمًا مراجعة العملية بحيث يمكنك التأكد من أنك تستخدم المنتجات بالطريقة الصحيحة. في هذا الدليل ، نقدم معلومات حول تثبيت المشكلات الفنية ذات الصلة لمساعدتك في تشخيص أي مشاكل قد تكون لديك وإصلاحها.

تجهيزات الأنابيب وتصميم مشابك الخرطوم

يعتمد حل التثبيت الفعال على كل من مشبك الخرطوم وتركيب الأنبوب. لتحقيق أداء الختم الأمثل ، يجب مراعاة النقاط التالية قبل تركيب المشبك:

عادةً ما تكون الملامح الشائكة هي الأفضل للإغلاق ، ومع ذلك فهي غير مناسبة للتطبيقات ذات الجدران الرقيقة أو ذات الضغط المنخفض.

يجب أن تكون تركيبات الأنابيب بحجم بحيث يمتد الخرطوم قليلاً فوق التركيب. إذا اخترت تركيبات كبيرة الحجم ، فسيكون من الصعب جعلها مشدودة تمامًا ، ولكن يمكن فك التركيب الأصغر حجمًا بسهولة أو جعل مجموعة الخرطوم متضخمة

بغض النظر ، يجب أن تتمتع تركيبات الأنابيب بالقوة الكافية لتحمل قوة الضغط للمشابك ، واختيار المشابك شديدة التحمل فقط عندما يكون كل من الخرطوم والأنبوب من مادة قوية ومرنة

الدفع: كيف يؤثر القطر على الدفع المحوري

يخلق تراكم الضغط داخل الخرطوم دفعًا محوريًا ، والذي يميل إلى إجبار الخرطوم على الخروج من نهاية وصلة الأنبوب. لذلك ، فإن أحد الأغراض الرئيسية لمشبك الخرطوم هو مقاومة الدفع المحوري للاحتفاظ بالخرطوم في مكانه.

يقاس مستوى الدفع المحوري بالضغط المتولد في الخرطوم ومربع قطر الخرطوم. لإعطائك توضيحًا: الدفع المحوري لخرطوم بقطر داخلي 200 مم يزيد مائة مرة عن خرطوم بقطر داخلي 20 مم.

لهذا السبب ، نوصي بشدة باستخدام مشابك خراطيم الخدمة الشاقة للخراطيم ذات القطر الكبير ، حيث يكون الضغط كبيرًا. خلاف ذلك ، لن يبقى خرطومك في مكانه لفترة طويلة.

الشد الصحيح

من الضروري أن تقوم بتشديد أي مشبك على الشد الصحيح لتحقيق الأداء الصحيح. بالنسبة لجميع مشابك البراغي واللولب والدوران ، فقد قدمنا ​​أقصى قدر من عزم الدوران.

وغني عن القول أنه كلما زاد عزم الإدخال لمشبك معين ، زادت قوة التثبيت. ومع ذلك ، لا يجب استخدام هذا الرقم لمقارنة القوة النسبية للمشابك ؛ كعوامل أخرى ، مثل الخيط اللولبي وعرض العصابات يلعبان أيضًا دورًا.

وضع مشبك الخرطوم بشكل صحيح

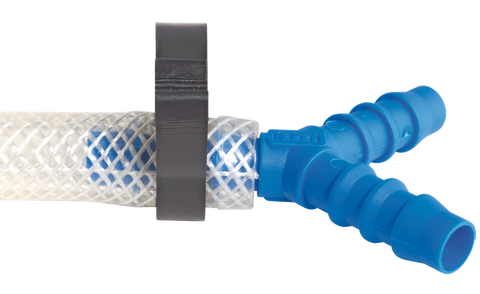

عندما تشد مشبك الخرطوم ، فإنه سوف يضغط على الخرطوم ، مما يؤدي إلى الضغط. سيكون تأثير الضربة القاضية لهذا هو تشويه الخرطوم ، لذلك من المهم ألا يتم وضع المشبك بالقرب من نهاية الخرطوم ، حيث يوجد خطر حدوث تسرب أو سقوط المشبك عند وضعه تحت الضغط. نوصي بأن يكون أي مشبك على مسافة 4 مم على الأقل من نهاية الخرطوم ، كما هو موضح أدناه.
